MOS管電平轉換電路解析
在電子電路設計中，MOS管電平轉換電路是一種常見的應用，用于實現不同電壓信號之間的轉換。本文將詳細解析MOS管電平轉換電路的工作原理，并介紹一種使用單個MOS管實現雙向電平轉換的電路方案。
一、工作原理

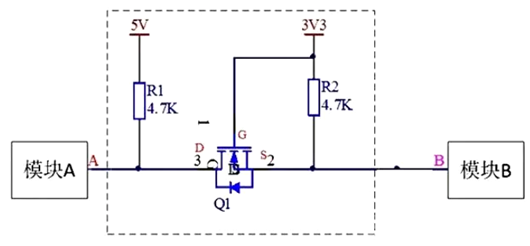

（一）從A到B的電平轉換
A為高電平：此時，B作為輸入端呈現高阻態，MOS管處于關斷狀態。B端通過上拉電阻輸出高電平。
A為低電平：MOS管內的體二極管導通，使MOS管的S極被拉低。考慮到體二極管的壓降一般為0.7V，此時Vgs=3.3V-0.7V=2.6V。當Vgs=2.6V大于MOS管的導通閾值電壓Vgs(th)時，MOS管導通，B端被拉低，輸出低電平。需要特別注意的是，MOS管的導通閾值電壓必須小于2.6V。
A為高阻態：MOS管關斷，B端通過上拉電阻輸出高電平。
（二）從B到A的電平轉換
B為高電平：MOS管關斷，A端通過上拉電阻輸出高電平。
B為低電平：此時Vgs=3.3V大于Vgs(th)，MOS管導通，A端被拉低，輸出低電平。
B為高阻態：MOS管關斷，A端通過上拉電阻輸出高電平。
二、MOS管實現雙向電平轉換電路
（一）電路介紹
下面介紹一種使用單個MOS管實現雙向電平轉換的電路，適用于對速率要求不高的場景。

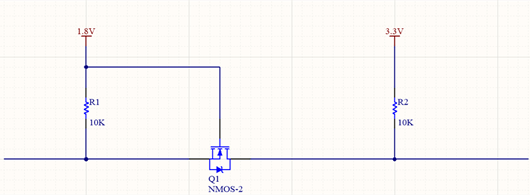

電路圖說明：該電路使用一個NMOS管和兩個10kΩ電阻，結構簡單，易于實現。
（二）電路分析
1. 從右側高壓側向左側低壓側的電平變化

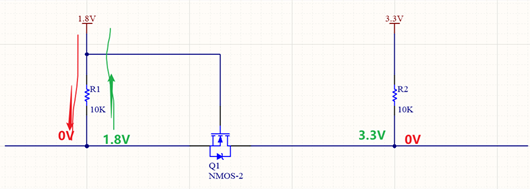

右側輸入低電平：當右側開關直接接地，3.3V變?yōu)?V時，MOS管Q1的漏極電壓為0V。由于MOS管的體二極管作用，左側1.8V電源通過電阻R1、MOS管的體二極管流入地。此時，MOS管Q1的源極電壓約為0.6V左右。因此，MOS管Q1的GS間電壓為Vgs=1.8V-0.6V=1.2V。當1.2V的電壓達到MOS管Q1的導通電壓時，MOS管Q1開始導通。導通后，由于內阻極小，MOS管源極電壓變?yōu)?V，實現0V輸出。
右側輸入高電平：當右側開關斷開后，MOS管Q1的漏極被拉到3.3V。此時，MOS管Q1的Vgs電壓變?yōu)?V，MOS管Q1不導通，處于截止?fàn)顟B(tài)。電阻R1被上拉，MOS管Q1的源極電壓變?yōu)?.8V，實現3.3V轉換為1.8V的電平轉換。

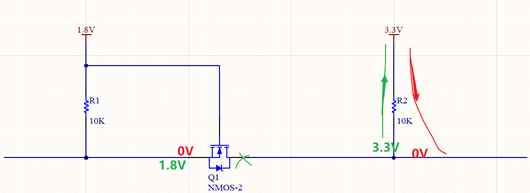

2. 從左側低壓側向右側高壓側的電平變化
左側輸入低電平：當左邊芯片內部開關短接，變?yōu)?V時，MOS管Q1的源極電壓為0V。此時，MOS管Vgs電壓為1.8V，達到MOS管開啟電壓，MOS管的漏極電壓被拉到0V，實現低電平轉換。
左側輸入高電平：當左邊芯片內部開關斷開時，電阻R1被上拉，MOS管Q1的源極電壓為1.8V，Vgs=0V，MOS管漏極的電壓被右邊的3.3V電源通過電阻R2拉為3.3V。
（三）電路應用
該MOS管雙向電平轉換電路在多種電子設備和系統中具有廣泛的應用，以下是一些典型的場景：
通信接口電平轉換：在不同通信標準之間進行電平轉換，例如將3.3V的通信信號轉換為1.8V，以適配不同的芯片和模塊。
傳感器信號處理：傳感器輸出信號的電平可能與后續處理電路不匹配，通過該電路可以實現電平轉換，確保信號的準確傳輸和處理。
電源管理電路：在電源管理系統中，用于不同電壓域之間的信號控制和轉換，提高電源管理的靈活性和效率。
可編程邏輯控制器（PLC）：在PLC中，實現不同電壓信號的轉換和控制，以適配各種輸入輸出設備和模塊。
三、總結
MOS管電平轉換電路利用MOS管的特性，實現不同電壓信號之間的轉換，在電子電路設計中具有重要的作用。本文介紹的單個MOS管實現的雙向電平轉換電路，雖然結構簡單，但在對速率要求不高的應用場景中，提供了一種高效、可靠的解決方案。通過對MOS管電平轉換電路的深入理解和應用，可以更好地滿足電子設備在信號傳輸和處理方面的多樣化需求。
