溝槽式場效應管
溝槽式場效應管TrenchMOSFET是現在比較常用的金屬-氧化物半導體場效應晶體管。因其具有低導通電阻、低柵漏電荷密度的特點，所以功率損耗低、開關速度快。且由于TrenchMOSFET為垂直結構器件，因此可進一步提高其溝道密度，減少芯片尺寸，使功率場效應管的SMD微型封裝成為現實。
在手機電池保護電路中，常用到兩個場效應管共漏極使用的MOSFET，因為在手機保護電路中，即要進行過充檢測也要進行過放檢測。

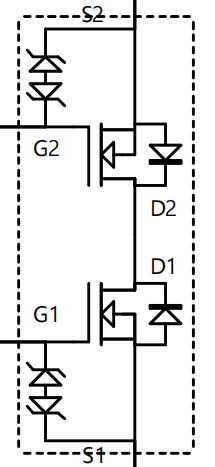

該類MOSFET內部電路結構如下圖虛線內所示：

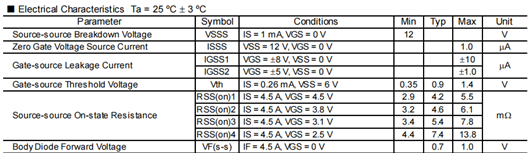

打開該類MOS的規格書我們會看到許多如下參數：
那么如何測試這些參數呢，下面請看測試手法！
注意：
下文中加粗字體為變量，需根據MOS規格書來確定實際參數。
1、VSSS耐壓

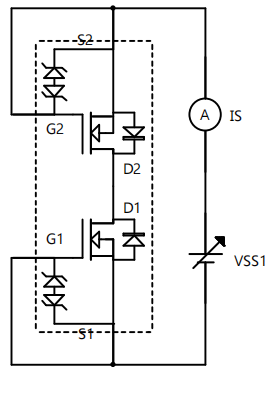

按下圖連接測試電路，設置VGS=0V，VSS1從0V以0.1V步增，逐漸增加電壓至IS=1mA,且MOS無損毀，記錄VSS1的電壓。

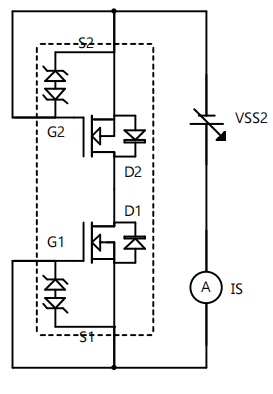

按下圖連接測試電路，設置VGS=0V，VSS2從0V以0.1V步增，瞬間增加電壓至IS=1mA,且MOS無損毀，記錄VSS2的電壓。
2、ISSS電流
按下圖連接測試電路，設置VSS=12V，VGS=0V，記錄下ISSS。
3、VGS(th)開啟電壓

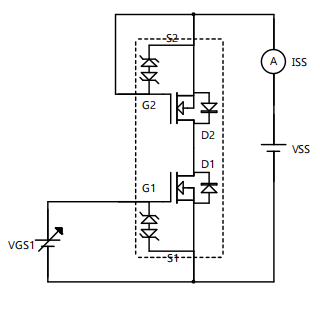

按下圖連接測試電路，設置VSS=6V，以0.1V同步增加VGS1的電壓，直至ISS=1mA,記錄下此時VGS1的電壓，同理測試另一FET的VGS2。
4、IGSS柵極漏電流
按下圖連接測試電路，設置VSS=0V，VGS1=±8V，記錄下IGSS1，同理測試另一FET的IGSS2。
5、RSS(on)內阻

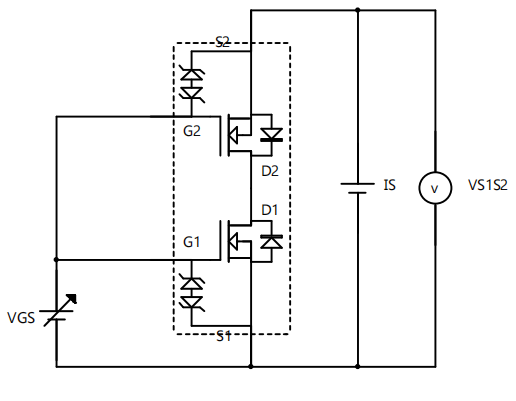

按下圖連接測試電路，設置IS=6A，分別測試VGS等于4.5V、4.0V、3.8V、3.1V、2.5V時，S1與S2兩端的電壓VS1S2，RSS（on）=VS1S2/6A。
6、VFSS二極管導通電壓

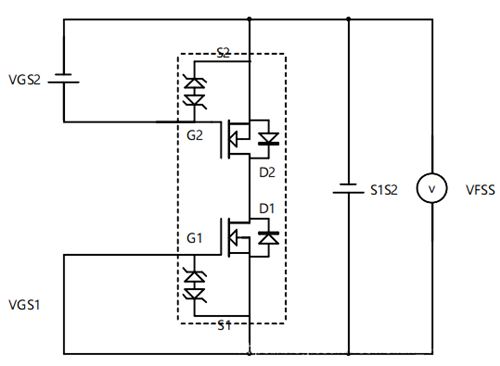

按下圖連接測試電路，設置VGS2=4.5V，VGS1=0V，VS1S2=4.5V，IS1S2=6A，記錄下測試的VFSS1。
同理，設置VGS1=4.5V，VGS2=0V，VS2S1=4.5V，IS2S1=6A，記錄下測試的VFSS2。
