所謂開關電源，簡單點講就是能開關的電源，而在電源里起開關作用就是靠這個場效應管實現的，場效應管是個能控制開通和關斷的器件。
場效應管就是一個開關的作用，比如N溝道的場效應管，給柵極加上電壓可以來控制其他兩級的導通，若柵極斷電，那么那兩級將截止。
開關電源中場效應管的作用是做電子開關使用，它是一種電壓控制的電子元器件。

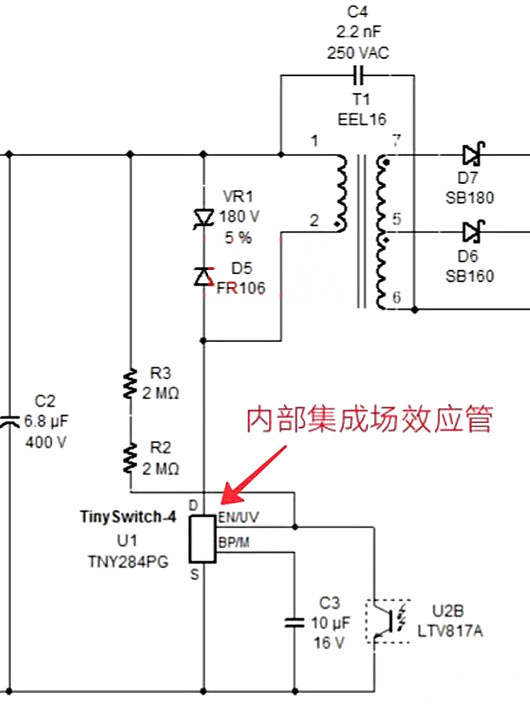

下圖是反激式開關電源的局部電路圖，紅色箭頭所指的即內部集成了場效應管的開關電源控制芯片，引腳D和S分別是場效應管的漏極和源極。
當場效應管導通時，直流母線電壓加在變壓器直流母線電壓加在變壓器的原邊，此時原邊線圈上的電流線性上升，能量存儲在原邊線圈上。
當場效應管截止時，相當于原邊線圈從直流母線上斷開，原邊線圈上的能量大部分傳遞到了副邊，還有一部分能量從續流二極管D5上通過。

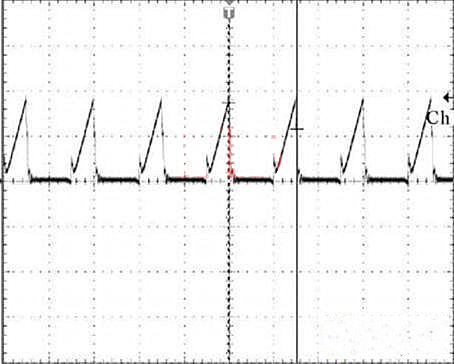

因此，對于DCM模式的反激開關電源，流過場效應管的電流為如下的三角波。
