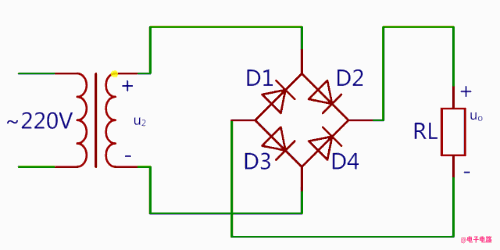

變壓器u2正半周時電流通路

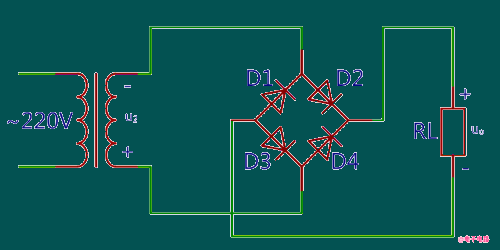

變壓器u2負半周時電流通路
整個周期電流通路是這樣的
橋式整流電路輸出波形與全波整流電路的是一樣的，
也是全波波形，
所以整流后輸出電壓是整流前的0.9倍
總結：
（1）畫圖時要注意4只整流二極管連接方法。
（2）電源變壓器次級線圈不需要抽頭。
（3）每一個半周交流輸入電壓期間內，有2只整流二極管同時串聯導通，另2只整流二極管截止。
（4）橋式整流電路輸出波形是全波波形。
