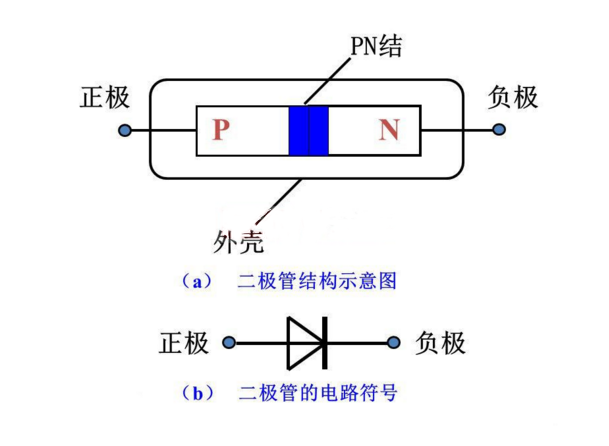

一種將交流電能轉變為直流電能的半導體器件。整流二極管可用半導體鍺或硅等材料制造。整流二極管的作用主要是各種低頻半波整流電路，如需達到全波整流需連成整流橋使用，通常包含一個PN結，有正、負極兩個端子，而電流只能由正極流入、負極流出。其結構如下圖所示：
整流二極管的作用-用于半波整流電路中：

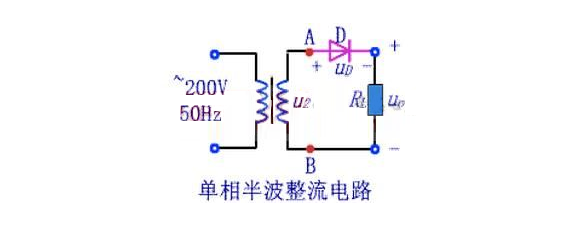

如下圖所示單相半波整流電路由電源變壓器、整流二極管、負載電阻組成。其中，電源變壓器首先將市電電壓轉變為所需交變電壓u2，整流二級管再將交流電轉變為直流電。
整流二極管的作用二-用于全波整流電路中：

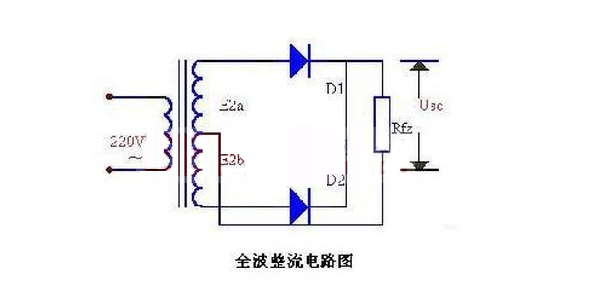

如下圖所示全波整流電路中，包含兩個整流二極管，因此全波整流電路可以看作是由兩個半波整流電路組合而成的，在變壓器次級線圈中間引出一個抽頭，將次級線圈分為兩個對稱的繞組，從而引出兩個大小相反、極性相同的電壓。兩個整流元件輪流導電，使得負載電阻在正負兩個半周作用期間，都有電流通過，從而大大提高了整流效率。
整流二極管的作用三-用于橋式整流電路中：

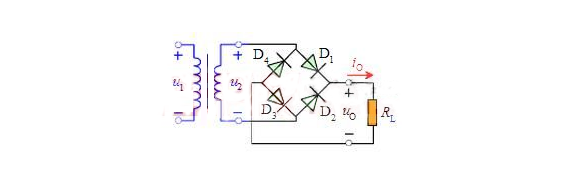

如下圖所示橋式整流電路中，包含四個整流二極管，二極管首尾相連組成橋式結構。這種整流電路具有全波整流電路的優點，即具有比半波整流電路大一倍的整流效率，又克服了全波整流電路的缺點，使得每個整流二極管承受的反向電壓僅為全波整流電路的一半。
