在二極管家族，穩壓二極管屬于異類，因為其他二極管工作于正向?qū)顟B(tài)，而穩壓管則工作于反向擊穿狀態。穩壓管也稱作齊納二極管，導通后電流增大而電壓基本保持穩定，為電路提供穩定的電壓輸出。
正是憑借這些特性，穩壓二極管在很多電路當中均有應用，包括穩壓電源、限幅電路、過壓保護電路、補償電路、電子點火器、直流電平平移等當中。
（1）穩壓電路
穩壓是穩壓二極管的天職，雖然同三端穩壓器等高級穩壓器件相比，單獨一個穩壓管的效果并不理想，但是誰都無法否認穩壓二極管的價格優勢，單只成本還不到一支引線電阻的價格，即使做一些外圍補償，總體價格也不高。

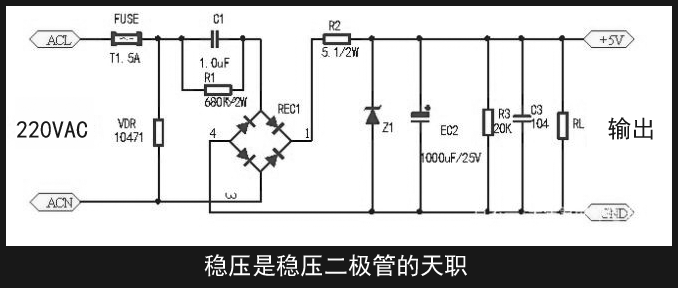

穩壓二極管的天職
在常見的阻容降壓電路中，如果RL負載電流增大，電阻器R2上的壓降也將增大，導致負載電壓隨之降低。采用穩壓管后，只要穩壓管Z1兩端電壓稍有下降，流過的電流就會劇烈減小，也實現了負載電壓也就基本穩定。
對于負載電流減小的情況，具體穩壓過程則與上述過程正好相反。
（2）過壓保護
過壓有兩種，即過高電壓和過低電壓。在過低壓保護電路中，為了避免負載長時間處于低壓狀態，并引斷路現象發生，就需要采用穩壓管了。

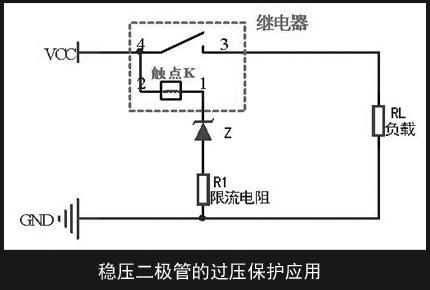

穩壓二極管的過壓保護應用
電路中，一旦電源電壓VCC超過穩壓管Z的擊穿電壓，穩壓管就會導通使繼電器的觸點吸合接通，使負載RL回到正常工作狀態。
如果VCC低于穩壓管的穩定電壓值，那么繼電器觸點不動作，負載RL正常工作。
（3）限幅電路
在反向比例電路中，運算放大器的反相引腳為輸入電壓，輸出電壓與輸入電壓之間的關系為：
Vout = -R3/R1×Vin

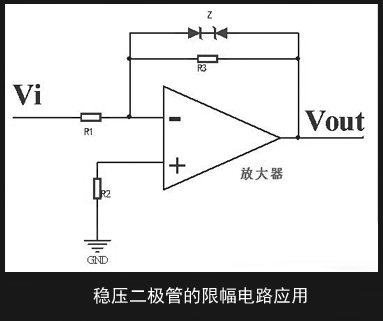

穩壓二極管的限幅電路應用
為了防止運算放大器的輸出電壓超過限定值，一般在放大器上跨接一對穩壓管，通過對輸入限幅，把輸出電壓的峰值限制在穩定電壓值以內。
（4）溫度補償
在對穩壓要求較高的電路當中，需要考慮溫度對電壓的影響。由于穩壓二極管的溫度系數很小，用溫度互補型穩壓二極管可實現簡單高效的穩壓效果。
其實，溫度互補型穩壓二極管內部有兩只普通的穩壓二極管，這兩只管子的溫度特性正好相反。

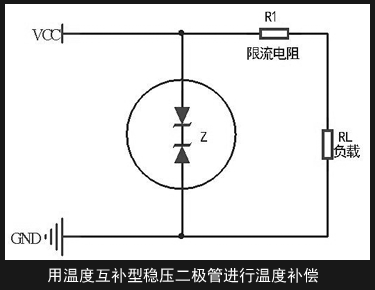

用溫度互補型穩壓二極管進行溫度補償
也就是說，在溫度升高或下降時，如果一只管子的壓降下降，另一只管子的壓降就升高，反之亦然。
這樣，不管溫度如何變化，穩壓管兩端的壓降總會保持不變，實現了對負載電壓的溫度補償。
作為一種超低成本的電路保護元件，加上靈活的外圍電路配置，穩壓二極管深受電子工程師的歡迎。在萬眾創新的創客時代，穩壓二極管將從成為DIY愛好者的理想穩壓選擇。
